Монтаж черепицы Феруф
Данная инструкция по монтажу композитной черепицы Feroof разработана в дополнение к действующим СНиПам и нормам РФ по обустройству скатных кровель. В ней представлены рекомендации по конструктивным решениям при обустройстве кровли из композитной черепицы Феруф, соблюдение которых позволяет обеспечить эксплуатационную надежность данного типа кровель.
Композитная черепица Феруф предназначена для устройства скатных кровель зданий различного назначения с углом наклона не менее 12 градусов.
При эксплуатации кровли из композитной черепицы необходимо использовать стационарные мостики и трапы или пенистые опорные листы-прокладки. Кровля Феруф не требует дополнительного ухода. При необходимости грязь и мусор удаляются путем помывки кровли водой из садового шланга. Использование химических средств не требуется и не рекомендуется. Для обеспечения соответствия долговечности кровли и несущей конструкции, необходимо обрабатывать все деревянные элементы конструкции кровли антисептическими составами. Если на крыше ведутся работы, связанные со штроблением, оштукотуриванием или окрашиванием, то в этих местах черепицу необходимо закрывать защитной пленкой.
ОСНОВНЫЕ ЭЛЕМЕНТЫ КРОВЛИ

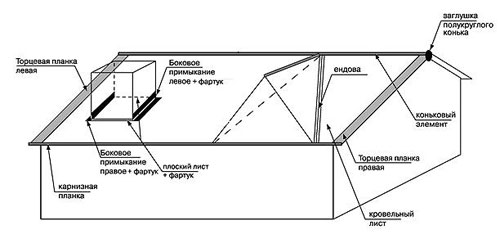

Этот схематичный чертеж даст Вам общее представление об основных элементах кровли и о назначении аксессуаров ФЕРУФ.
Элементы кровельной системы Feroof
1. ПОДГОТОВКА СТРОПИЛЬНОЙ КОНСТРУКЦИИ
Монтаж стропильной конструкции производится в соответствии с проектной документацией. Минимальный уклон ската, при котором возможно применение кровельной системы ФЕРУФ 1:5 (примерно 12 градусов). Если отдельные элементы Вашей кровли имеют меньший уклон, то необходимо предварительно выполнить гидроизоляцию этих элементов рулонными битумными материалами и только потом монтировать на них черепицу ФЕРУФ. Расстояние между стропилами не должно превышать 600-800 мм. На стропила укладывается подкровельная гидроизоляционная пленка. Прежде всего, пленка укладывается по линиям ендов, если они есть. На скатах пленка монтируется горизонтальными полотнами, снизу вверх, начиная от карниза. Полотна укладываются с нахлестом не менее 100 мм. По стропилам набивается контробрешетка - брусок сечением 50x50 мм - для создания вентиляционного канала и обеспечения вентиляции подкровельного пространства. Справа и слева от линии ендовы крепятся бруски сечением 25x50 мм или 40х40 мм. Подробнее о выполнении ендов см. пункт 4 настоящей инструкции.
Во время подготовки стропильной конструкции и в ходе дальнейшего монтажа карнизов, обрешетки и пр. не забывайте тщательно обрабатывать все деревянные элементы кровли антисептическими составами.
2. ОФОРМЛЕНИЕ КАРНИЗА
Установить карнизную доску. Верх карнизной доски должен располагаться на высоте обрешетин. Если Вы планируете применение водостоков, то толщина карнизной доски выбирается не менее 20 мм, и она должна надежно крепиться к стропилам. В случае выполнения утепленной кровли важно обеспечить поступление воздуха в вентиляционный канал со стороны карниза. Для оформления карниза всегда используйте карнизную планку.

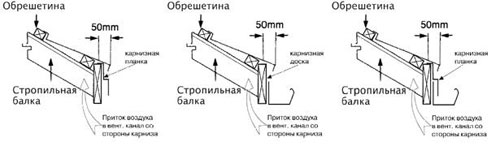

Схема устройства узла карниза
3. МОНТАЖ ОБРЕШЕТКИ
Для обрешетки обычно применяются деревянные бруски (сечение 40x40 мм) или более. Влажность материала не должна превышать 20% от сухого веса. Монтаж обрешетки осуществляется снизу вверх. Нижняя обрешетина прибивается сразу непосредственно за карнизной доской и служит для фиксации нижнего ряда листов. Необходимо, чтобы расстояние между нижними гранями обрешетин обязательно выдерживалось равным 370 мм. Это - самый важный момент при укладке листов, так как если расстояние 370 мм не будет соблюдаться, то листы будут неправильно стыковаться.

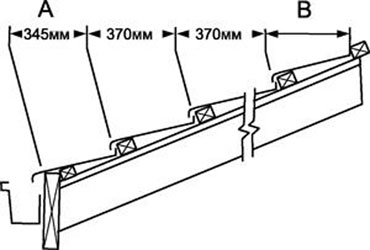

Схема установки бруска обрешетки
Размер А зависит от вида применяемой водосточной системы. Его выбирают так, чтобы вода с нижнего листа попадала в водосточный желоб и при сильном, и при слабом дожде. Обычно А=345 мм. Размер В зависит от длины стропила. Разметку следует начинать от карнизной доски. Следует забить первый ряд гвоздей на расстоянии 345 мм от наружной поверхности карнизной доски, и далее, откладывая по 370 мм снизу вверх, забивать гвозди на каждом стропиле. Бруски нужно смонтировать так, чтобы их стыки находились на стропилах. Длина брусков обрешетки должна быть не менее двух пролетов между стропилами.
Если Ваша кровля содержит ендовы, то бруски обрешетки должны отстоять справа и слева от линии ендовы на 180 мм. Это необходимо для монтажа элемента ендова (см. пункт 4 настоящей инструкции).

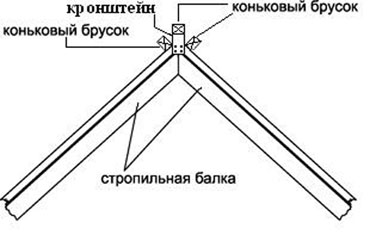

Для последующего крепления коньковых элементов прикрепите верхние бруски обрешетки, как показано на рисунке, оставляя между брусками зазор 20-30мм для лучшей вентиляции кровли. Между брусками следует закрепить кронштейны для установки конькового элемента.
Узел конькового бруса
4. МОНТАЖ ЕНДОВ
Справа и слева от линии ендовы вместо контробрешетки крепятся доски сечением 25x150 мм (см. пункт 1 настоящей инструкции). Бруски обрешетки должны отстоять справа и слева от линии ендовы на 180 мм (см. пунтк З настоящей инструкции).

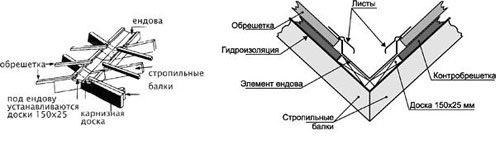

Узел устройства ендовы
На доски сечением 25x150 мм крепят гвоздями ендовые элементы снизу вверх, начиная от карниза. Нахлест 100 мм. Гвозди забивают на максимально возможном расстоянии от линии ендовы и на расстоянии 30 мм от ее верхнего края. Каждый последующий элемент вдвигают в предыдущий и также крепят гвоздями.
5. МОНТАЖ ЛИСТОВ ФЕРУФ
5-1. Установка верхнего ряда листов
Измерьте расстояние В. Добавьте 50 мм для подгиба и сделайте разметку линий сгиба и отреза. Чтобы уменьшить деформацию листов, важно сначала производить подгиб, а затем резку листов. Затем прибейте верхний ряд листов к верхним брускам обрешетки гвоздями (4 на лист).
Установка верхнего ряда черепицы
5-2. Установка остальных рядов
Укладывать листы следует с нахлестом в направлении сверху - вниз. При выборе порядка укладки листов в каждом ряду следует учитывать преобладающие направления ветровых потоков в данной местности. Если ветер дует с запада на восток, то первыми укладываются листы с восточной стороны ската. При укладке два листа из верхнего ряда, уже закрепленного вверху, приподнимаются, и под них заводится новый лист. Затем верх нового ряда листов вместе с низом предыдущего ряда прибивается к обрешетке. Если конструктивные особенности кровли не позволяют вести монтаж сверху вниз , то можно вести монтаж снизу вверх.

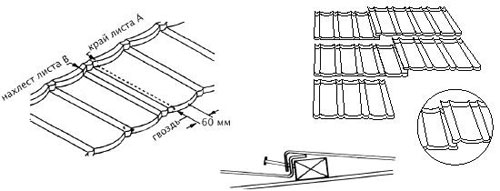

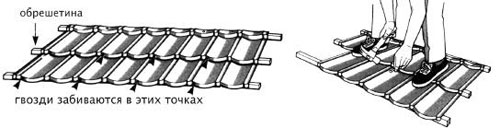

Установка гонтов Feroof
В местах нахлестов не должно сходиться более трех листов. Желательно, чтобы гвоздь пробивал не более двух листов одновременно. Чтобы соблюсти эти требования, забивайте гвозди, как показано на рисунках смещая места нахлестов в следующем ряду на 1-2 волны. Процедура фиксации листов упрощается при применении специального пистолета для гвоздей.
Узел крепления листа
5-3. Укладка листов на треугольные скаты
Замеры производятся на кровле, но резать и сгибать листы удобнее на земле. Базовый размер берется от вершины последней совпадающей волны целого листа до бруса ребрового конька по передней стороне обрешетины. Сделайте разметку листа, взяв за точку отсчета вершину последней совпадающей волны листа, который нужно обрезать. Отметив линию сгиба, добавьте 40 мм и отметьте линию отреза.

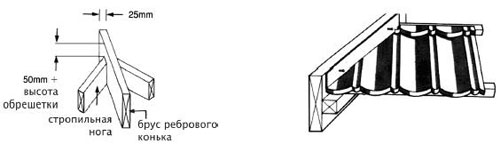

Схема подрезки черепицы
Подогните крайние листы к боковой стороне бруса конькового ребра и закрепите гвоздями.
Подгиб листа около вальмы
5-4. Укладка листов на карнизах
На карнизах последний ряд листов закрепляется через свою верхнюю поверхность к обрешетине, проходящей непосредственно над карнизной доской. Гвоздь должен проходить достаточно близко от верхней точки профиля листа. Для обеспечения защиты от погодных явлений шляпку гвоздя следует нанести герметик или ремкомплект, устойчивый к воздействию ультрафиолета.
Установка карнизного листа
5-5. Раскрой листов
По длине листы удобно резать ножовкой по металлу или ножницами. Использование шлифовальных машинок с абразивными кругами строго запрещается.
6. МОНТАЖ ТОРЦЕВЫХ ПЛАНОК
Фасадные планки закрепляются на фронтонном бруске. Последний с краю лист Феруф нужно загнуть в продольном направлении примерно на 40 мм так, чтобы он заходил под торцевую планку. Перед фиксацией все торцевые планки следует выложить на фронтонном бруске. Убедитесь, что планки уложены ровно и правильно, затем прибейте планки гвоздями к фронтонному бруску со стороны кровли и к ветровой доске - снаружи. Вместо стандартной фасадной планки может использоваться полукруглый конек.

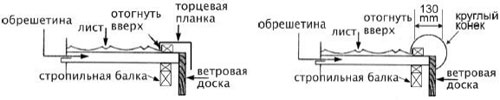

Устройство торцов
Края торцевой планки в местах пересечения с ребровым или полукруглым коньком следует надрезать, загнуть и завести под коньковый элемент.
Установка торцевой планки
7. МОНТАЖ КОНЬКОВЫХ ЭЛЕМЕНТОВ
Прямоугольные коньковые элементы укладываются с нахлестом 100 мм. Полукруглые и V-образные коньковые элементы укладываются с нахлестом 20 мм. Крышка полукруглого и V-образного конька крепится гвоздями к коньковым брускам.

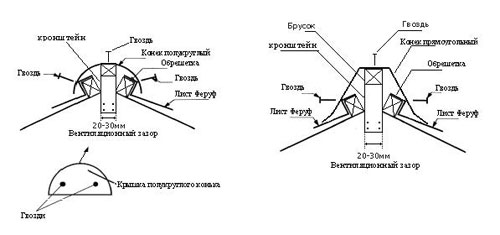

Узел устройства конька

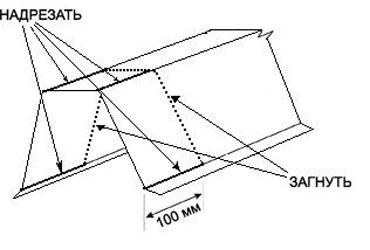

Края ребрового конька следует надрезать, загнуть конвертом и прибить гвоздями к коньковым брускам.
Ребровый конек
8. РЕШЕНИЯ ТЕХНИЧЕСКИХ УЗЛОВ
8-1. Выполнение примыкания к вентиляционной или отопительной трубе
Для выполнения верхнего и нижнего примыкания к трубе используется плоский лист и боковое примыкание.
Узел примыкания к трубе
8-2. Выполнение примыкания к вертикальной стене

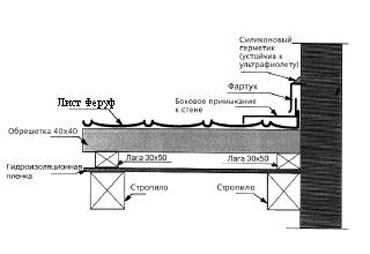

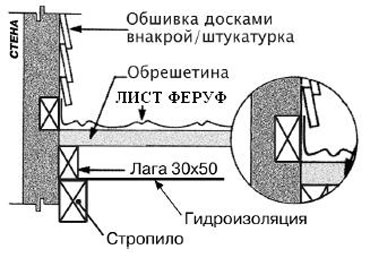

Узел примыкания к стене

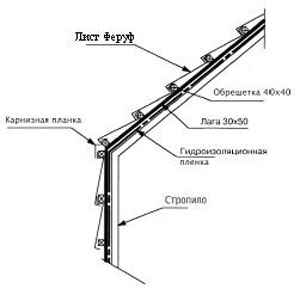

8-3. Выполнение внешнего перелома ската
Узел внешнего перелома ската
8-4. Выполнение внутреннего перелома ската
Устройство внутреннего перелома ската
9. КРОВЕЛЬНАЯ ВЕНТИЛЯЦИЯ
Вентиляция является обязательным условием нормальной работы утепленной кровли.
Вентиляция необходима для:
- Отвода влажности от утеплителя, обрешетки и кровельного материала;
- Предотвращения образования льда и сосулек на кровле в зимнее время;
- Уменьшения температуры внутри здания летом.
За счет контробрешетки (см. пункт 1) вы создали вентиляционный канал. Во время оформления карниза (см. пункт 2) вы обеспечили поступление воздуха снизу в этот вентканал, который необходим для обеспечения выхода воздуха в районе конька. Выход воздуха происходит через фронтонные решетки, слуховые окна или кровельные аэроэлементы, которые подбираются из расчета 1 шт. на 50-75 м.кв. кровли.
10. УХОД И ОБСЛУЖИВАНИЕ КРОВЛИ FEROOF
10-1. Хранение
Хранить материалы Феруф можно только в сухом помещении. Запрещается хранение на открытом воздухе.
10-2. Перемещение по поверхности крыши
Для перемещения по поверхности крыши используйте мягкую (обрезиненную) обувь. Не наступайте на коньковые элементы.
10-3. Уход за листом
Если при монтажных работах поверхность листа загрязнилась, то грязь можно смыть слабым мыльным раствором. Применение сильных очищающих средств запрещено.
10-4. Окраска
Если во время монтажа или транспортировки материал подвергся сильным нагрузкам, и на поверхности образовались царапины, то защитный алюмоцинковый сплав под каменной посыпкой предохраняет лист от ржавения, а царапины легко отремонтировать, воспользовавшись ремкомплектом (краска + гранулы). Пользуйтесь ремкомплектом при температуре окружающей среды более +5 градусов Цельсия.
